ПЛК ЭЛСИ-ТМК

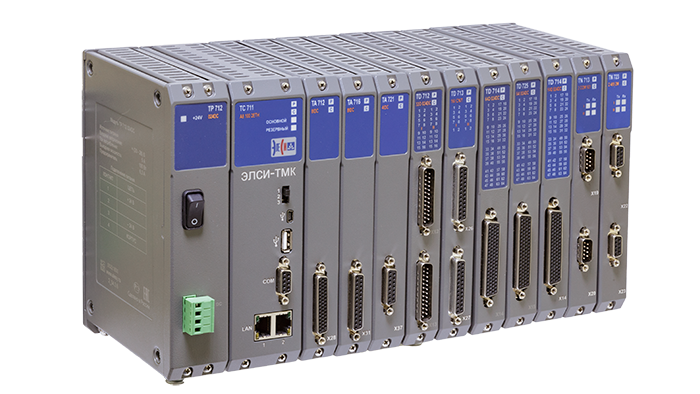

ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР ЭЛСИ-ТМК

Контроллер промышленного назначения для построения систем автоматизации среднего масштаба во всех секторах промышленного производства.

Многообразие коммуникационных возможностей для построения систем телемеханики
Резервирование модулей питания и "горячая замена" модулей — высокая надёжность и рентабельность в локальных системах автоматики
Поддержка современных стандартных промышленных протоколов передачи данных и интерфейсов — интеграция в системы диспетчерского управления и сбора данных.
Поддержка пяти языков программирования стандарта МЭК 61131 3
Программирование в открытой инструментальной среде INGRED: пошаговые инструкции для разработки проектов, удобная система отладки и оптимизации программного кода.
Обработка большого количества сигналов (масштабируемость под задачи среднего и крупного масштаба)
Интеллектуальная система самодиагностики для контроля состояния оборудования
Возможность внесения изменений без остановки производственного процесса («горячее» обновление конфигурации)
Открытая архитектура промышленных сетей, поддержка более 20 стандартных протоколов и интерфейсов

ПЛК ЭЛСИ-ТМК включён в Реестр российской промышленной продукции Минпромторга № 10466312‑10466345 от 22.09.2023 г.

Состав контроллера

Параметры	Характеристики
Параметры питания
Напряжение питания от источника постоянного тока, В (модуль питания ТР 712)	20...28
Напряжение питания от источника постоянного тока, В (модуль питания ТР 711)	127...370
Напряжение питания от сети переменного тока частотой (50 ± 1)Гц, В (модуль питания ТР 711)	90...264
Потребляемая мощность, Вт, не более
- с количеством модулей не более 6, Вт	90
- с количеством модулей не более 10, Вт	100
Условия эксплуатации
Диапазон рабочих температур, °С	−25…+60
Диапазон рабочих температур при наличии в составе ПЛК аналоговых модулей, °С	0…+60
Относительная влажность при температуре 40 °С, %	5…95
Атмосферное давление, кПа	70...106,7
Время готовности к работе, мин	не более 2
Степень защиты	IP20
Параметры надёжности
Среднее время наработки на отказ, ч, не менее	180 000
Среднее время восстановления работоспособного состояния агрегатным методом замены, мин, не более	30
Средний срок службы, лет, не менее	20
Гарантийный срок, месяцев	24

Поддержка стандартных промышленных протоколов:

Modbus TCP(Master/Клиент);
Modbus TCP (Slave/Сервер);
Modbus RTU (Master/Клиент);
Modbus RTU (Slave/Сервер);
ГОСТ Р МЭК 60870-5-104 (Master/ПУ – пункт управления);
ГОСТ Р МЭК 60870-5-104 (Slave/КП – контролируемый пункт);
ГОСТ Р МЭК 60870-5-101 (Master/ПУ – пункт управления);
ГОСТ Р МЭК 60870-5-101 (Slave/КП – контролируемый пункт);
ГОСТ Р МЭК 60870-5-103 (Master/ПУ – пункт управления);
ГОСТ Р МЭК 61850 (MMS Master/Клиент);
ГОСТ Р МЭК 61850 (GOOSE Subscriber/Получатель);
ГОСТ Р МЭК 61850 (GOOSE Publisher/Отправитель);
OPC UA;
SNMP (Client/Клиент);
SNMP (Server/Сервер);
SNTP/NTP;
Anybus;
HART (Master/Первичная станция);
Profinet IO RT Controller/Ведущее устройство;
Profinet IO RT Device/Ведомое устройство;

Поддерживает следующие типы счётчиков:

СЭТ;
ПСЧ;

Контроллер ЭЛСИ-ТМК имеет встроенные функции для обеспечения информационной безопасности во время его эксплуатации:

предоставление доступа через учетные записи;
регистрации событий в Syslog;
возможность настройки IP-адресов.

Для этого реализованы следующие режимы работы контроллера:

Основной (по умолчанию). В этом режиме отключены все сервисные средства, влияющие на изменение программы контроллера;
исправное состояние flash‑памяти (контрольные суммы прикладного и системного ПО);
Сервисный (Режим для проведения наладки или обслуживания). В этом режиме доступна возможность загрузки нового проекта INGRED или внесения изменений в текущий проект. Доступны сервисные средства ОС, включая возможность обновления версии. Доступна возможность обновления исполняющей системы и прошивки модулей.

Режим работы выбирается переключателем на лицевой панели процессорного модуля, состояние переключателя считывается программного и может быть выведено отдельным сигналом в SCADA-систему для контроля над информационной безопасностью управляемого объекта.

Контроллер ЭЛСИ-ТМК поддерживает пять языков программирования стандарта МЭК 61131-3. Программирование осуществляется в открытой инструментальной среде INGRED, которая предоставляет пользователю пошаговые инструкции для разработки проектов, удобную систему отладки и оптимизации программного кода.

Для работы с ПЛК ЭЛСИ-ТМК требуется следующее программное обеспечение: среда разработки INGRED и пакет поддержки системы исполнения (скачать).

Подробная информация о работе с программной частью ПЛК ЭЛСИ-МКС содержится в документе «Контроллер программируемый ЭЛСИ-ТМК. Руководство по применению. Часть 1».

INGRED предоставляет пользователю возможность быстрой разработки программного обеспечения, реализующего архитектуру и заданный алгоритм работы, и внедрения на основе модульных ПЛК системы автоматизации малого и среднего масштаба во всех секторах промышленного производства. Приоритетным направлением использования системы INGRED является решение широкого спектра задач промышленной автоматизации.
